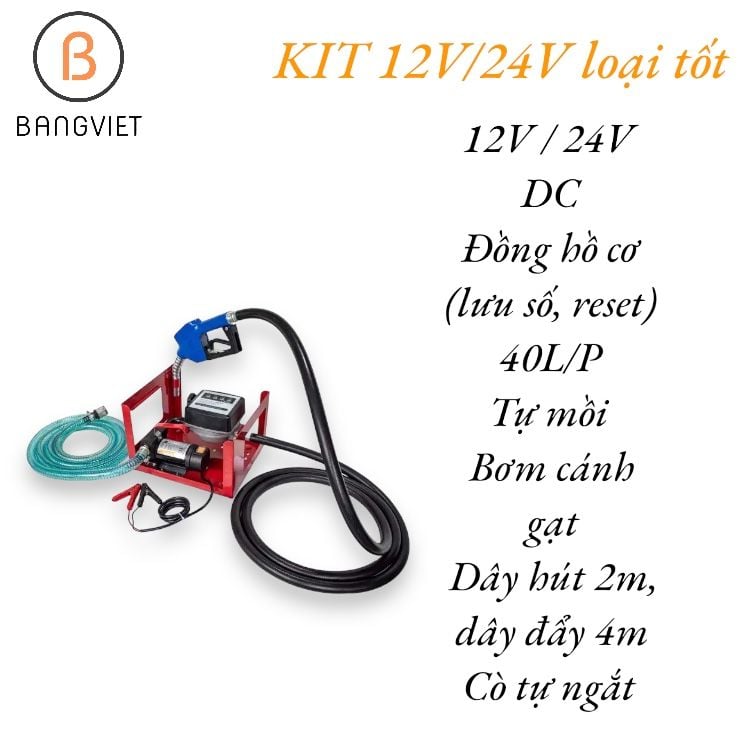

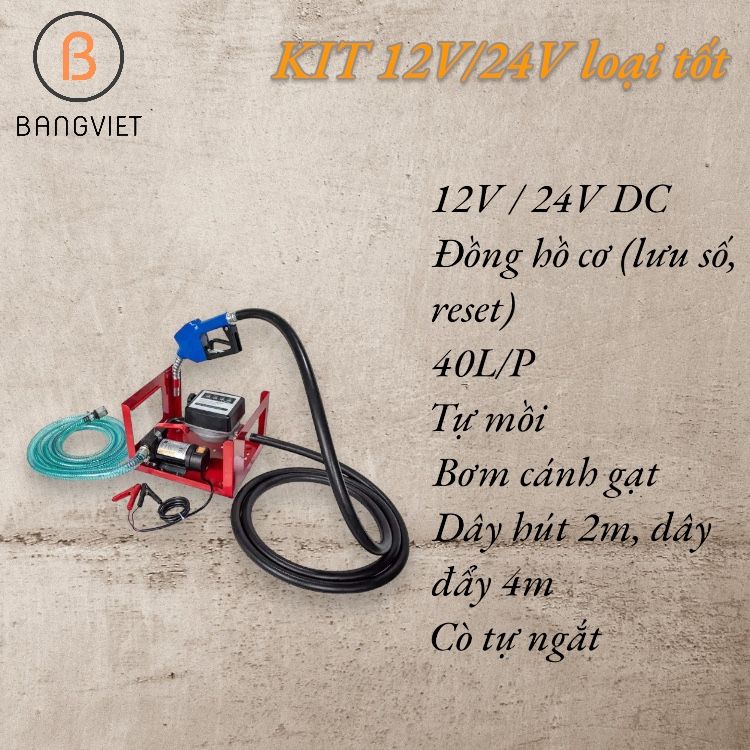

Thông số kỹ thuật

- Điện áp DC 12V hoặc 24V

- Công suất 175W

- Lưu lượng: 40-45 lít / phút

- Cột áp hút: 3m

- Cột áp đẩy: 7m

- Khối lượng: 13kg

- Ứng dụng: bơm dầu hỏa, dầu Diesel

Nguyên lý hoạt động của bộ KIT bơm dầu model CH8020DC

- Kiểu bơm: bơm cánh gạt

- Kiểu động cơ: động cơ điện 1 chiều chạy điện trực tiếp

- Khi bơm quay, thể tích các khoang bơm được nén lại giúp tạo ra áp suất hút chân không làm cho chất lỏng dịch chuyển

- Bơm không cần mồi, bơm có khả năng tự mồi

- Dây bên trong động cơ bằng đồng 100%

- Đồng hồ cơ sử dụng bộ đếm và truyền bằng bánh răng

- Bơm có cơ cấu giảm áp tự động, giúp bơm chạy liên tục khi không bóp cò mà không bị cháy (tức là có van an toàn, không lo bị cháy bơm khi dùng cò bơm)

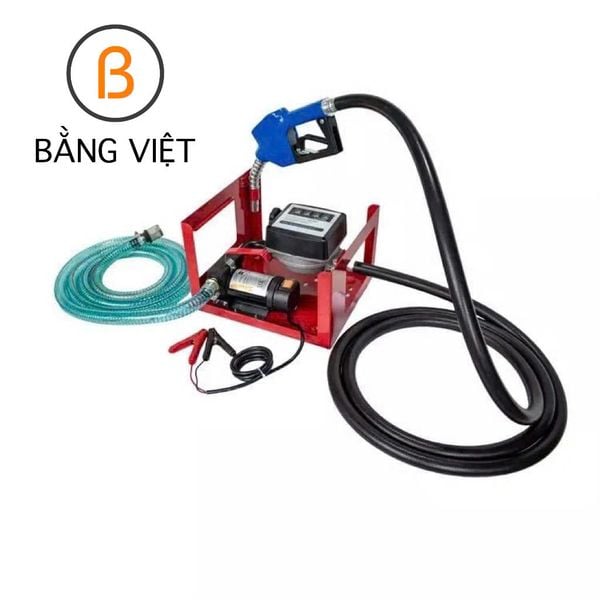

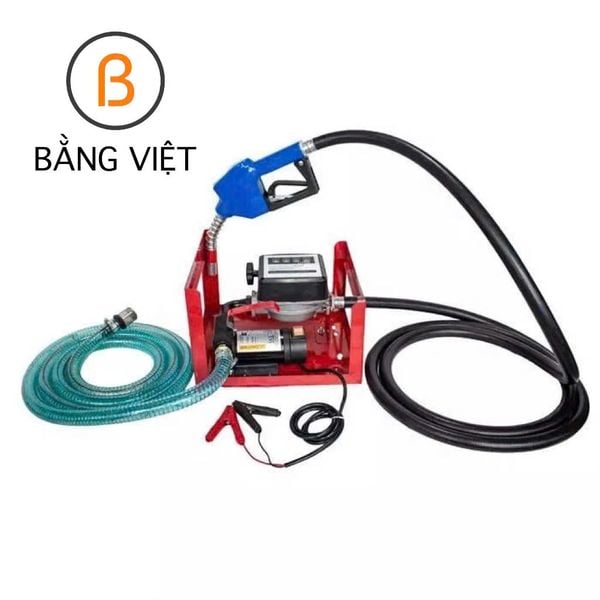

Bộ KIT bơm dầu 12V/ 24V gồm những gì?

- Gồm: Vòi hút, vòi đẩy, cò bơm, giá bơm, thân bơm, đồng hồ

Chế độ bảo hành bộ KIT bơm dầu diesel như thế nào?

- Bộ KIT được bảo hành 6 tháng kể từ ngày mua hàng

- Chỉ bảo hành đối với các lỗi thuộc về nhà sản xuất.

- Không bảo hành nếu bị quá tải

- Không bảo hành nếu sử dụng sai nguồn điện

- Không bảo hành nếu sử dụng các loại chất lỏng ngoài dầu Diesel

Những chú ý khi sử dụng bộ KIT bơm dầu Diesel CH8020DV

- Dùng đúng chất lỏng, độ nhớt

- Dùng đúng điện áp

- Dùng đúng công suất/ cột áp

- Khi có tiếng kêu lạ phải dừng máy kiểm tra

- Không dùng cho bơm dầu chứa nhiều tạp chất

- Theo dõi nhiệt độ động cơ khi làm việc. Nếu thấy nóng quá phải dừng lại để cho máy nguội

- Bảo quản nơi khô ráo, sạch sẽ

- Tránh rò điện

- Tránh làm bẩn các bộ phận

🔧 Nguyên lý làm việc của Bơm dầu cánh gạt 24V – 40 lít/phút

1. ✅ Tổng quan thiết bị

Bơm dầu cánh gạt 24V là loại bơm chuyên dùng để bơm hút dầu diesel hoặc các loại nhiên liệu nhẹ. Thiết kế nhỏ gọn, vận hành bằng nguồn điện DC 24V, phù hợp để gắn trên xe bồn, trạm cấp dầu lưu động, hoặc kho chứa nhiên liệu.

Bơm đi kèm đồng hồ đo cơ, ống hút – ống đẩy chuyên dụng, cho phép vận hành nhanh chóng, an toàn và chính xác trong các điều kiện thực tế.

2. ⚙️ Nguyên lý hoạt động của bơm cánh gạt

Bên trong buồng bơm là một rô-to lệch tâm, có các cánh gạt trượt tự do trong rãnh. Khi mô-tơ quay:

• Rô-to quay kéo theo các cánh gạt xoay theo

• Không gian giữa các cánh gạt và thành buồng bơm giãn nở ở đầu vào, tạo vùng chân không → bơm tự hút dầu

• Sau đó, dung tích giữa các cánh gạt thu hẹp lại ở đầu ra, tạo áp lực → đẩy dầu ra ngoài

🟡 Ưu điểm nổi bật: Bơm có khả năng tự mồi – không cần đổ dầu vào để mồi ban đầu, rất tiện lợi trong thực tế sử dụng.

🔴 Van áp suất bảo vệ động cơ

Bên trong bơm được tích hợp van an toàn áp suất:

• Khi đầu ra bị tắc (ví dụ: van đóng, vòi khóa, bình đầy…), áp suất trong buồng bơm tăng đột ngột

• Van áp suất sẽ tự động mở, cho phép dòng dầu quay vòng bên trong bơm

• Nhờ đó, bơm không bị dừng đột ngột, không cháy mô-tơ, và tăng tuổi thọ thiết bị

✅ Đây là cơ chế bảo vệ bắt buộc trong các dòng bơm chuyên dùng cho nhiên liệu.

3. 🔌 Tự động ngắt theo áp suất

Bơm được trang bị cò ngắt áp suất điện:

• Khi van ra đóng lại hoặc bình chứa đã đầy, áp lực tăng đến một ngưỡng (khoảng 1.5–2 bar)

• Cò ngắt điện sẽ tự động cắt nguồn, dừng bơm ngay lập tức

• Khi người dùng mở lại vòi hoặc áp suất giảm, bơm có thể hoạt động trở lại

🎯 Cơ chế này giúp tiết kiệm điện, tránh rò rỉ dầu và bảo vệ an toàn khi quên tắt bơm.

4. 🧠 Đồng hồ đếm lưu lượng bánh răng cơ

Dầu đi qua đồng hồ đo cơ học dạng bánh răng, hoạt động như sau:

• Chất lỏng đi qua các bánh răng tròn, làm quay trục đếm

• Mỗi vòng quay ứng với lượng dầu xác định (thường sai số ±1%)

• Kết quả được hiển thị ngay trên mặt đồng hồ (đơn vị: lít)

Ưu điểm: không dùng pin, chịu được dầu, bền và chính xác.

5. 🧪 Ống hút – ống đẩy chuyên dụng chịu dầu

• Ống hút dài 2m, làm bằng cao su tổng hợp, có lõi gân xoắn giúp chống gập và chịu áp lực hút âm cao

• Ống đẩy dài 4m, loại chịu dầu áp suất cao, không rạn nứt, không biến dạng khi bơm liên tục

👉 Cả hai loại ống đều có đầu nối nhanh, phù hợp với thực tế vận hành tại trạm dầu, xe bồn hoặc xưởng cơ khí.

6. 📈 Thông số kỹ thuật tổng quát

✅ Kết luận

Bơm dầu cánh gạt 24V – lưu lượng 40 lít/phút là lựa chọn tối ưu cho các trạm cấp phát dầu nhỏ, xe bồn nhiên liệu và xưởng cơ khí. Thiết bị nổi bật với các ưu điểm: tự hút, tự ngắt, chống quá áp, có đồng hồ cơ chính xác, vận hành an toàn và bền bỉ.

Bạn có thể dễ dàng tích hợp vào hệ thống cấp dầu hiện có, hoặc sử dụng như một bộ KIT hoàn chỉnh.
